Type:

B8D42AS "Capella"
Serienummer:

12937

Productiejaar:

1964-1965

Categorie:

Receiver



Beschrijving:

Wederom een Duitser: de "Capella Tonmeister 842 Stereo". Een hele mond vol, maar dat is ook gerechtvaardigd! Philips maakte midden jaren zestig een aantal "Tonmeister" modellen, die kwalitatief zeer hoogwaardig waren en in tal van uitvoeringen geleverd konden worden.

De 842 is een zogenaamd "Steuergerät" oftewel een receiver zonder ingebouwde luidsprekers.
De ontvanger is reeds voorzien van een stereodecoder en er is tevens een nagalmveer ("Reverbeo") aanwezig. Met behulp van de twee bovenste knoppen kan het nagalmeffect worden ingeschakeld en geregeld.

De prestaties liggen op een hoog niveau. Zowel de ontvangst- als weergave kwaliteit zijn bijzonder goed. De versterker is uitgevoerd met twee balanstrappen en maakt gebruik van verliesarme bandkern uitgangstransformatoren.
Een leuke feature is het gebruik van een extra EM87 als stereoindicator.


Specificaties:

Golfgebieden: LG
                          MG
                          KG 25 - 50,4m
                          FM 87,5 - 104MHz (stereo)

Gevoeligheid:    FM: 1,6µV (bij 26dB S/R verhouding)
                            AM: 10µV (voor 50mW uitgangsvermogen)

Uitgangsvermogen:   2 x 6 Watt (continu)
Frequentiebereik:      30 - 20.000Hz (± 1dB)

Uitgangsimpedantie:          ca. 5 Ohm
Harmonische vervorming: < 1% bij 2 x 6W

Aansluitingen: Pick-up, Bandrecorder (opname) en Luidspreker (2x)
Toonregeling:   Lage- en hoge tonen (gescheiden), Diverse filters

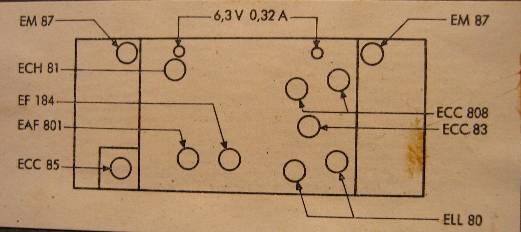

Buizen: ECC85, ECH81, EF184, EAF801, ECC808 (2x), ECC83, EM87 (2x), ELL80 (2x)

Halfgeleiders: AF126 (2x), AC126 (2x), OA79 (2x), BA102, B250C85

Afmetingen: 650 x 255 x 240mm

Foto's:
