Type:

A6X38AT
Serienummer:

12222

Productiejaar:

1964-1965
Servicemanual:

a6x38at.pdf
Categorie:

Stereo Tuner



Beschrijving:

De A6X38AT was de eerste getransistoriseerde tuner en verscheen in 1964 op de markt. De bijbehorende versterker is de AG9018; deze is nog uitgerust met buizen.

Deze tuner is indrukwekkend qua grootte en qua prestaties. Hij is voorzien van vier kortegolfbanden, MG, LG en FM. Links op de grote zenderschaal wordt met behulp van lampjes aangegeven welk golfbereik is ingeschakeld. Het kiezen van het gewenste golfbereik gebeurt d.m.v. een draaischakelaar.
Er is tevens nog voorzien in een aansluiting voor ontvangst van de Draadomroep, zoals dat destijds in sommige landen gebruikelijk was.

Deze tuner is verder van alle gemakken voorzien, zoals stereoindicator, AFC, externe antenne selectie, bandbreedte omschakeling en signaalsterkte indicatie.

Dit was destijds een zeer kostbare tuner, met name vanwege de toepassing van de hoogfrequent germanium transistoren die destijds stevig aan de prijs waren.
Grappig detail is dat de FM band tot 108MHz loopt; het was waarschijnlijk nog niet zeker voor welk FM bereik Nederland zou kiezen. De Amerikaanse band liep destijds al tot 108MHz en men heeft dat denk ik als richtlijn genomen.

Overigens is deze tuner ook toegepast in het radiomeubel F9X38A.


Specificaties:

Golfgebieden: LG 150 - 400kHz
                          MG 510 - 1620kHz
                          KG1 1,6 - 4,7MHz
                          KG2 4,5 - 10,5MHz
                          KG3 10 - 20MHz
                          KG4 19,5 - 30MHz
                          FM 87 - 108MHz (stereo)

Halfgeleiders: AC125, AC128 (2x), AF102, AF125 (3x), AF126 (10x), AF185 (2x),
                           BA102, AA119 (15x), BCZ14 (2x), BZY66, OA41, OA95 (3x), B30C250

Afmetingen: 450 x 180 x 230mm

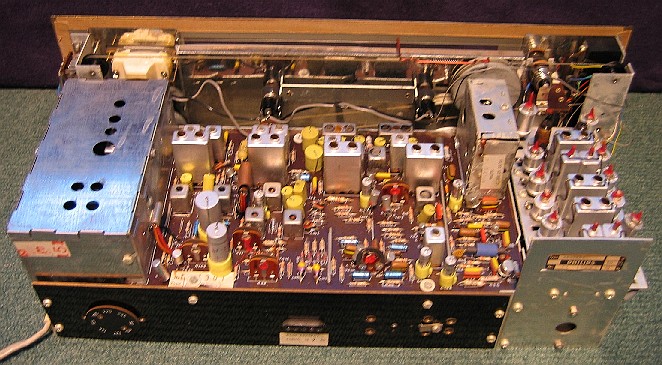

Foto's:
