Type:

A5X93A /01

Productiejaar:

1959-1963
Servicemanual:

a5x93a.pdf
Categorie:

Stereo Tuner



Beschrijving:

Deze "upgrade" van de A5X83A tuner betekende voor de eerste keer FM-stereo ontvangst!

De verschillen met de

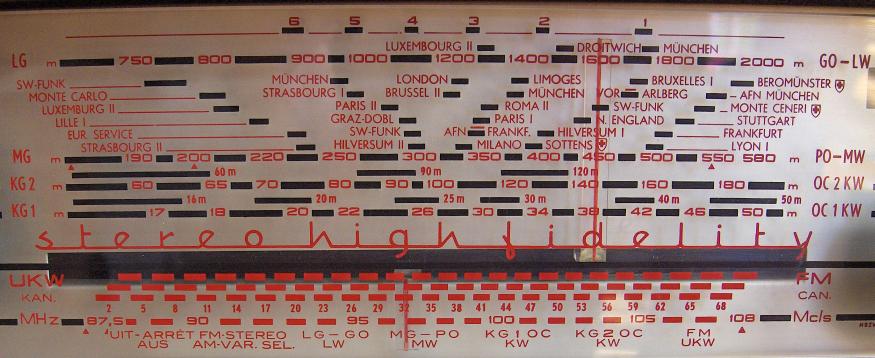

A5X83A zijn minimaal. Er is een andere schaal toegepast, tevens is voorzien in een rood stereo-indicatielampje en er is natuurlijk een stereodecoder ingebouwd. Deze is reeds getransistoriseerd.

Verder is de EC92 vervangen door een ECC82 om twee kanalen te kunnen (voor-)versterken


Specificaties:

Golfgebieden: LG 150 - 405kHz
                          MG 517 - 1622kHz
                          KG1 1,61 - 5,1MHz
                          KG2 5,94 - 18MHz
                          FM 87,5 - 108MHz (stereo)

Buizen: ECC85, ECH81, EF89 (2x), EABC80, ECC82, EZ80, EM84

Afmetingen: 345 x 144 x 285mm

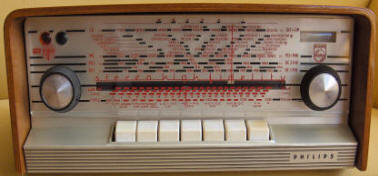

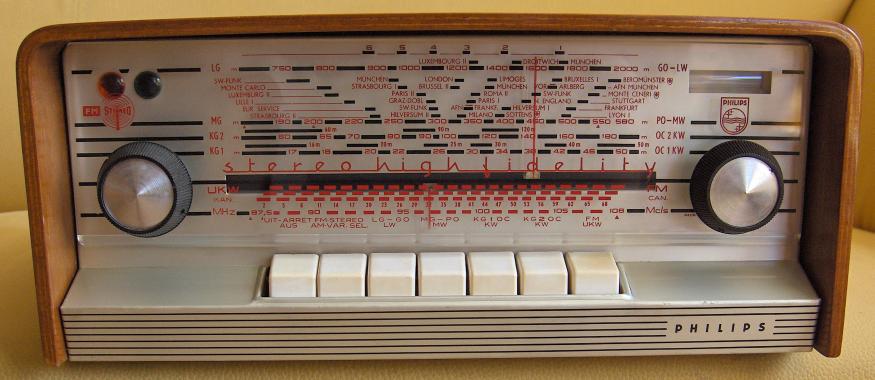

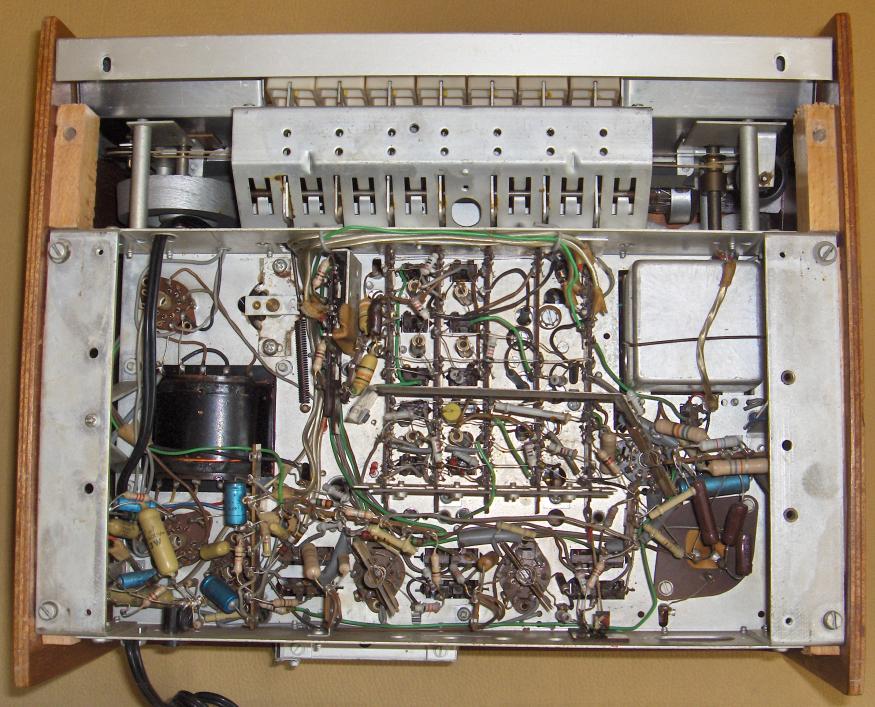

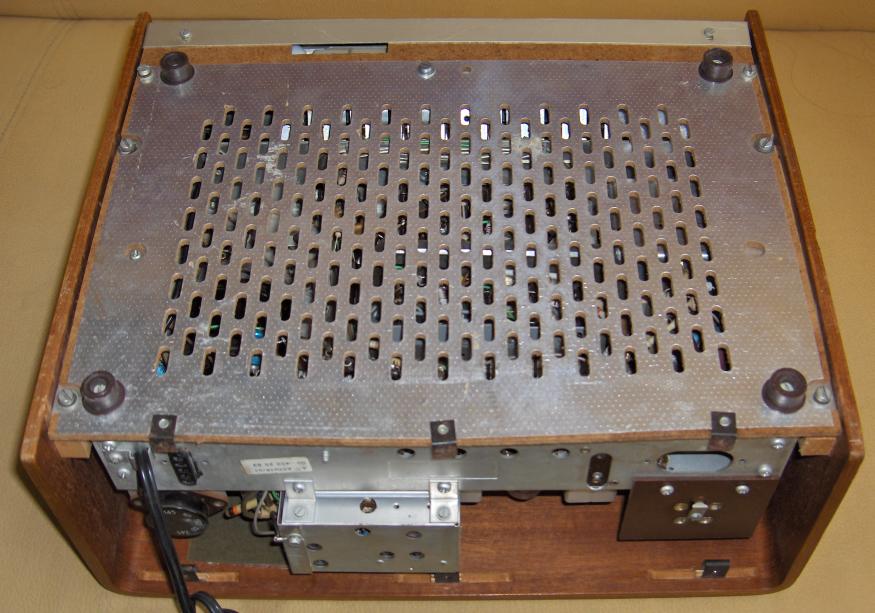

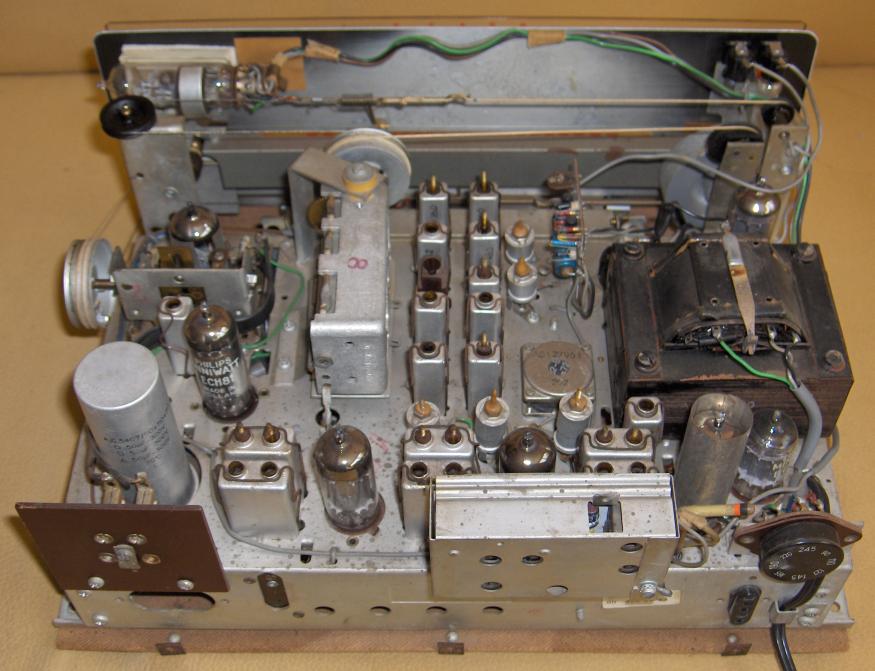

Foto's:
