Type:

A5X83A
Serienummer:

801998

Productiejaar:

1958-1963
Servicemanual:

a5x83a.pdf
Categorie:

Tuner
Catalogusprijs:

328,- (1963)


Beschrijving:

De eerste Hi-Fi tuner van Philips! Geheel uitgevoerd met buizen en te combineren met de bijpassende versterker AG9013 (mono) of AG9014 (stereo). Deze tuner is een mono-uitvoering; het was mogelijk om naderhand nog een stereodecoder in te bouwen.

Vanaf 1959 werd van deze tuner een stereo-uitvoering beschikbaar (A5X93A). Deze had als extra feature een stereo indicatielampje.

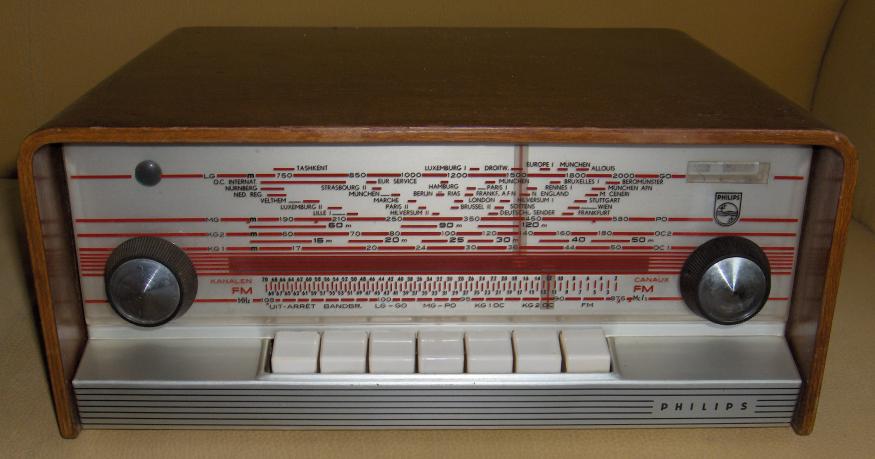

Voor zover ik weet zijn er twee versies van de schaal in omloop. Bij de ene versie is de tekst "High Fidelity" op de schaal geplaatst; bij de andere versie ontbreekt deze tekst.


Specificaties:

Golfgebieden: LG 150 - 405kHz
                          MG 517 - 1622kHz
                          KG1 1,61 - 5,1MHz
                          KG2 5,94 - 18MHz
                          FM 87,5 - 108MHz

Buizen: ECC85, ECH81, EF89, EF89, EABC80, EC92, EZ80, EM84

Afmetingen: 345 x 144 x 285mm

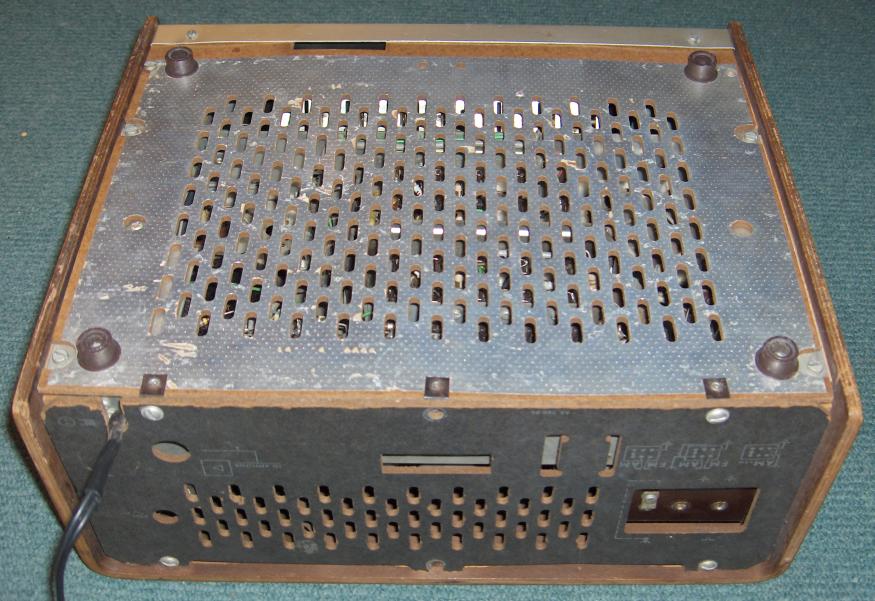

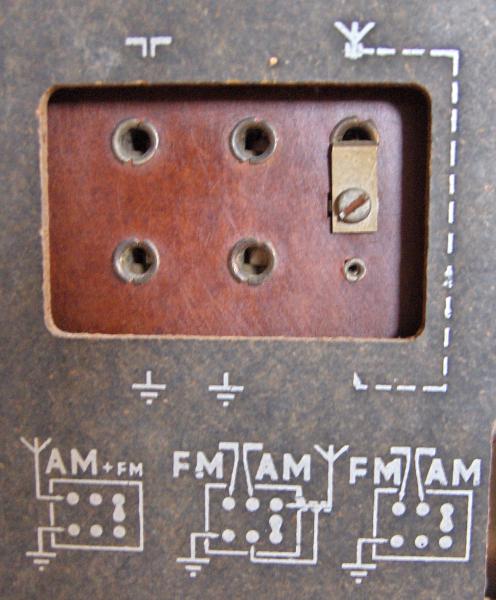

Foto's:
