Type:

22RH781
Serienummer:

54862

Productiejaar:

1968-1970
Servicemanual:

22rh781.pdf
Categorie:

Hi-Fi Receiver



Beschrijving:

De 22RH781 werd in 1968 geïntroduceerd en was een voorbode voor de compleet nieuwe HiFi lijn die Philips in het jaar daarop zou introduceren.

Deze receiver heeft grote overeenkomsten met zijn Duitse broertje, de 22RF685. Echter de 781 is voorzien van wat meer luxe in de vorm van drie FM presets en een wat geraffineerder uiterlijk.

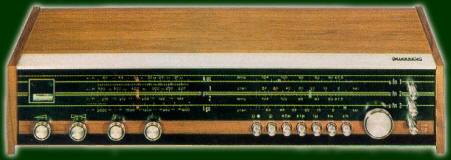

Het afgebeelde exemplaar is de palissanderuitvoering, maar de 781 was ook verkrijgbaar in teak.

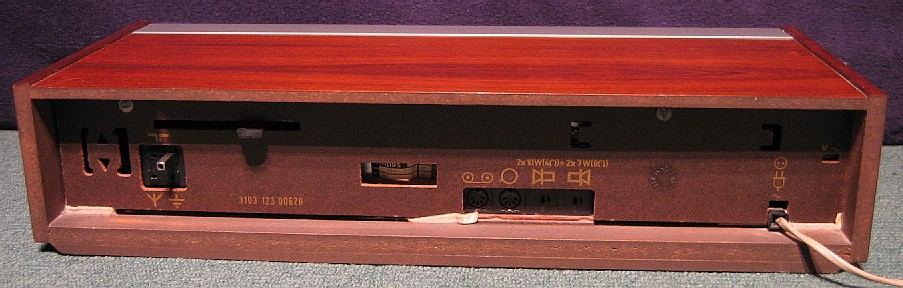

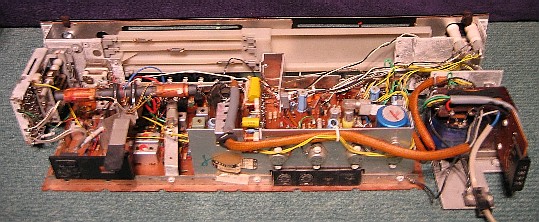

Deze receiver is één van de laatste types die nog conventioneel zijn gebouwd; dat wil zeggen in een houten behuizing met hardboard achterwand en waarbij het chassis met de bekende M4 bouten aan de onderkant is vastgezet.


Specificaties:

Golfgebieden: LG   150 - 375kHz
                          MG1 512 - 1410kHz
                          MG2 1400 - 1620kHz
                          KG    6 - 10MHz
                          FM    87,5 - 104MHz (stereo)

Uitgangsvermogen:    2 x 5,5 Watt (continu aan 8 Ohm)
Uitgangsimpedantie: 4 - 8 Ohm

Toonregeling: Lage- en hoge tonen (gescheiden)

Afmetingen: 510 x 210 x 103mm

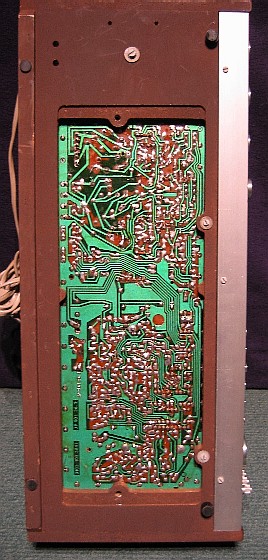

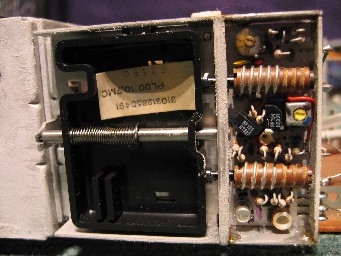

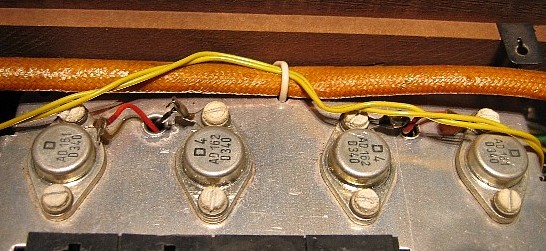

Foto's:
