Type:

22RH734 /00Z
Serienummer:

27795

Productiejaar:

1974-1975
Servicemanual:

22rh734.pdf
Categorie:

Hi-Fi Receiver
Catalogusprijs:

995,- (1974)


Beschrijving:

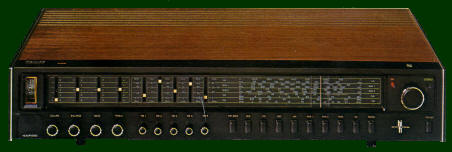

De 22RH734 is de feitelijke opvolger van de 712. Deze werd, samen met de 732, in het voorjaar van 1974 gelanceerd. De 734 is uiterlijk vrijwel identiek aan de 732, met het verschil dat de 734 een zwart front heeft met een blauwe afstemschaal. Tevens is de behuizing groter (dieper) en zijn er koelsleuven aangebracht.

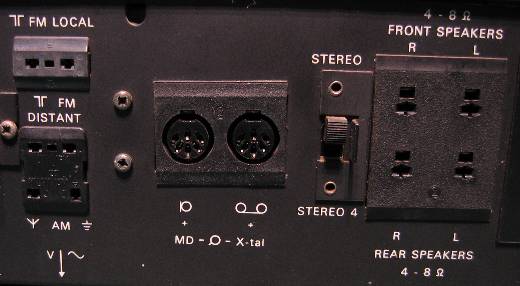

De 734 beschikt dan ook over een groter uitgangsvermogen  en beschikt over tal van extra snufjes zoals een stereo-4 mogelijkheid, een electronische beveiliging van de eindtransistoren en aansluitmogelijkheid van twee extra luidsprekers (totaal dus vier).


Specificaties:

Golfgebieden: LG 882 - 2000m
                          MG1 211 - 577m
                          MG2 187 - 214m
                          FM 87,5 - 104MHz (stereo)

Gevoeligheid: FM:  1,3V bij 40kHz zwaai (bij 300 Ohm)
                          AM: 80V

Uitgangsvermogen:    2 x 20 Watt (continu)
Frequentiebereik:       20 - 20.000Hz ( 1dB)
S/R verhouding:          > 55dB bij 2 x 20W
Overspraakdemping: > 40dB tussen 250 - 10000Hz
Uitgangsimpedantie: 4 - 8 Ohm

Harmonische vervorming: < 0,5% bij 2 x 20W

Toonregeling: Lage- en hoge tonen (gescheiden)

Afmetingen: 114 x 573 x 235mm

Foto's:
