Type:

22RH720 /00Z
Serienummer:

41509

Productiejaar:

1972-1975
Servicemanual:

22rh720.pdf
Categorie:

Hi-Fi Receiver
Catalogusprijs:

1.475,- (1973)


Beschrijving:

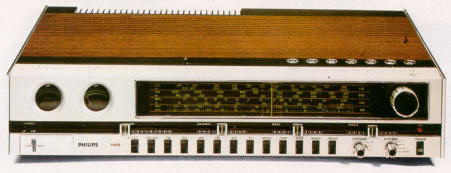

De 720 is n van de bekendste receivers die Philips gebouwd heeft.
Het is een zeer solide en forse receiver die opvalt door de geheel eigentijdse styling en een derhalve nieuw gezicht gaf aan de Philips top-geluidsapparatuur destijds.
Opvallend zijn ook de grote VU-meters in de vorm van ogen. Later zou deze reeks HiFi apparatuur door het leven gaan als de 'vissenogen' of 'duikersklokken' serie.

Naast een uitstekend ontvangstgedeelte beschikt de 720 over een krachtige versterker die goed is voor zo'n 30W per kanaal.
Er zijn uitgebreide toonregelmogelijkheden aanwezig alsmede een fysiologie (contour) schakelaar met twee standen.

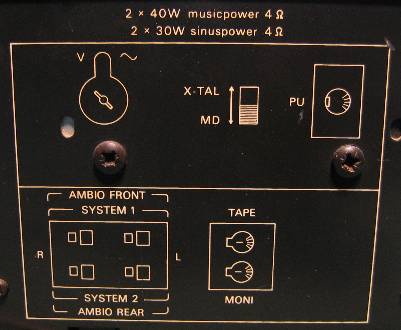

Doordat twee paar luidsprekers aangesloten kan worden, is voorzien in een Stereo-4 mogelijkheid. Hierbij wordt het tweede paar luidsprekers met het signaal in tegenfase van het eerste paar gestuurd. Zodoende onstaat een extra ruimtelijk effect.

Opvallend zijn de zes tiptoetsen, die de mogelijkheid bieden rechtstreeks een FM preset te kiezen.
De instelling van de presets geschiedt door middel van loopwieltjes die in het klepje links zijn ondergebracht.
De rechter draaispoelmeter geeft electronisch de frequentie van de gekozen preset aan.


Specificaties:

Golfgebieden: LG 875 - 2000m
                          MG 187 - 577m
                          KG 16,7 - 50,4m
                          FM 87,5 - 104MHz (stereo)

Gevoeligheid: FM:  1,4V bij 40kHz zwaai (bij 300 Ohm)
                          AM: 80V

Uitgangsvermogen:    2 x 30 Watt (continu)
Frequentiebereik:       20 - 20.000Hz (+0,5, -1dB)
S/R verhouding:          > 90dB bij 2 x 30W
Overspraakdemping: > 45dB bij 1000 Hz
Uitgangsimpedantie: 4 - 16 Ohm

Harmonische vervorming: < 1% bij 2 x 30W

Toonregeling: Lage- en hoge tonen (gescheiden), Ruisfilter en Contour

Afmetingen: 117 x 540 x 280mm

Foto's:
