Type:

22RH691 /00Z
Serienummer:

28272

Productiejaar:

1969-1971
Servicemanual:

22rh691.pdf
Categorie:

Hi-Fi Tuner
Catalogusprijs:

â 599,- (1969)


Beschrijving:

De 22RH691 werd in 1969 ge´ntroduceerd, tesamen met de 590, 591 en 790.
Deze tuner is een mooi staaltje techniek, zowel mechanisch als electronisch.
Er is voorzien in vier afstembanden en de tuner heeft tevens een signaalsterkte indicator.
De AM antenne is schakelbaar tussen extern of de ingebouwde ferrietantenne. Voor FM is AFC inschakelbaar, hetgeen de afstemming vergemakkelijkt.

De ontvangstkwaliteit is zeer goed en het geluid is goed en ruisvrij.
Deze tuner heeft dezelfde afmetingen als de 590 versterker en was ook leverbaar in meerdere dessins.


Specificaties:

Golfgebieden: LG 150 - 400kHz
                          MG 525 - 1605kHz
                          KG 5,9 - 17,9MHz
                          FM 87,5 - 104MHz (stereo)

Selectiviteit:   AM: 100x bij 9kHz verstemming   FM: 200x bij 300kHz verstemming
Gevoeligheid: AM: 80 - 120ÁV bij 26dB S/R verhouding   FM: 7ÁV bij 26dB S/R
                          verhouding

Vervorming (FM): < 1% bij 75kHz zwaai

Overspraakdemping:    > -35dB bij 1000Hz
Frequentiebereik (FM): 20 - 15.000Hz (▒ 1,5dB) de-emphasis 50ÁS

Afmetingen: 99 x 358 x 255 mm

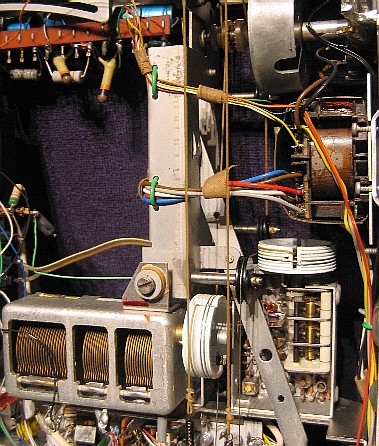

Foto's:
