Type:

22RH690 /00Z
Serienummer:

80815

Productiejaar:

1969-1972
Servicemanual:

22rh690.pdf
Categorie:

Stereo Tuner
Catalogusprijs:

349,- (1969)


Beschrijving:

De bijbehorende tuner voor de 22RH580 is de 22RH690. Ook deze tuner is meteen herkenbaar aan het markante, typisch 70-er jaren uiterlijk met palissanderfineer en chroom.

Het betreft een eenvoudige tuner met gemiddelde prestaties.


Specificaties:

Golfgebieden: LG 150 - 260kHz
                          MG 520 - 1605kHz
                          FM 87,5 - 104MHz (stereo)

Selectiviteit:  AM: 100x bij 9kHz
                         FM: 200x bij 300kHz (buiten resonantie)
Gevoeligheid: AM: 55V   FM: > 3V bij 15kHz zwaai

Overspraakdemping:    > 26dB bij 1kHz
Frequentiebereik (FM): 40-12.500Hz ( 3dB); de-emphasis 50S

Afmetingen: 75 x 335 x 210mm

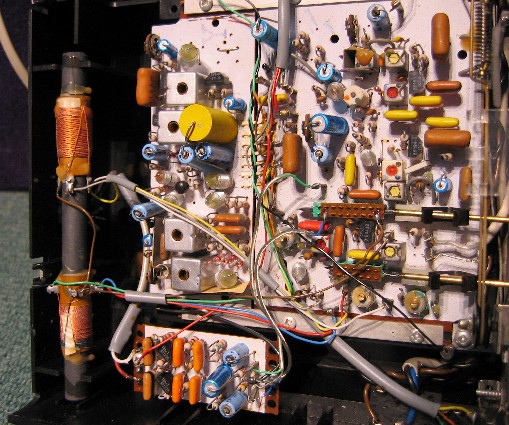

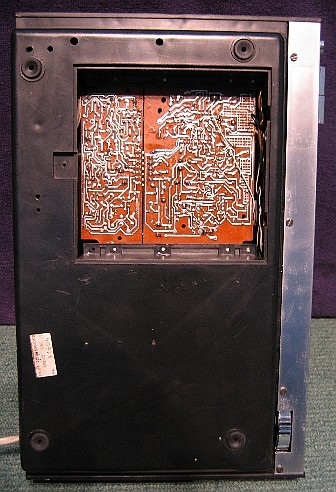

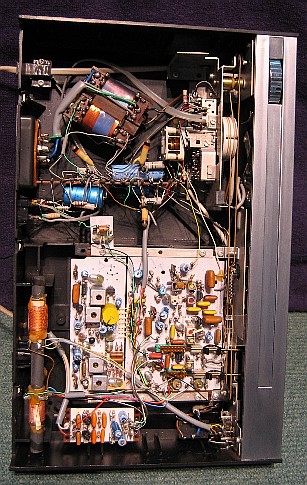

Foto's:
