Type:

22GH930
Serienummer:

15714

Productiejaar:

1967-1969
Servicemanual:

22gh930.pdf
Categorie:

Hi-Fi Receiver
Catalogusprijs:

â 999,- (1967)


Beschrijving:

Toen eind jaren zestig de ge´ntegreerde buizenradio's meer en meer werden verdrongen door losse componenten, werd het begrip 'receiver' een feit. In weze niets anders als de bekende (buizen)radio, maar voorzien van een zwaardere eindversterker, meerdere ingangen en compactere vormgeving.
Dat veel fabrikanten in die tijd de eerste receivers samenstelden uit een aparte tuner en versterker is bij de 22GH930 goed te zien. In feite is deze receiver namelijk niets anders als een samengebouwde 22GH923 versterker en 22GH924 tuner.

Het afgebeelde exemplaar mist helaas een aantal (originele) knoppen. In het opvolgende type, de 22GH940, is een ander FM afstembereik aangehouden; de 930 gaat tot 108MHz.


Specificaties:

Golfgebieden: LG 150 - 400kHz
                          MG 517 - 1622kHz
                          KG 5,9 - 18,2MHz
                          FM 87,5 - 108MHz (stereo)

MF Waarden: AM: 452kHz  FM: 10,7MHz
Gevoeligheid: FM: 5-6ÁV bij 26dB S/R verhouding
                          AM: 15ÁV bij 26dB uitgangsspanning

Overspraakdemping: beter dan -30dB bij 1kHz

Uitgangsvermogen:    2 x 7 Watt (continu)
Frequentiebereik:       20 - 20.000 Hz (▒ 2dB)
Uitgangsimpedantie: 4-8 Ohm
S/R verhouding:          > 70dB bij 1000 Hz
Overspraakdemping: > -50dB bij 1000 Hz

Harmonische vervorming: < 2% bij 2 x 7 Watt

Toonregeling: Lage- en hoge tonen
Toonfilters:     Rumble en scratch filter (12dB per octaaf)

Gewicht:      8kg
Afmetingen: 218 x 657 x 144mm

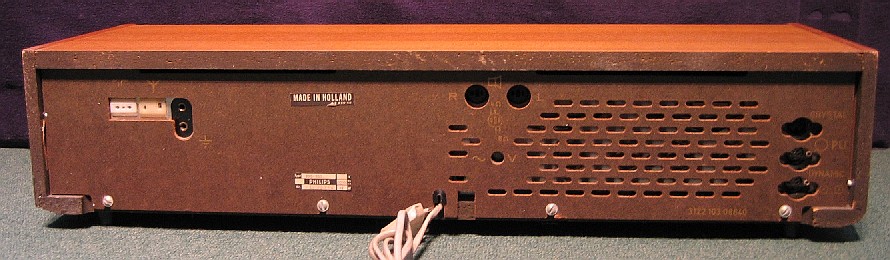

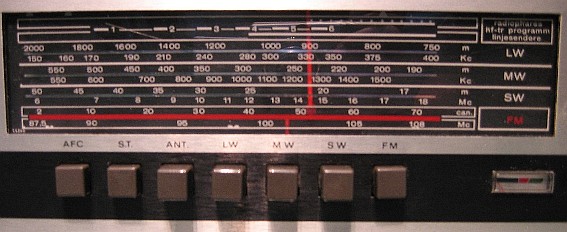

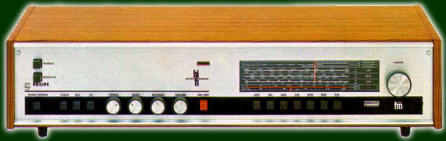

Foto's:
