Type:

B5W32AT

Productiejaar:

1963-1965
Servicemanual:

b5w32at.pdf
Categorie:

Transistorradio
Catalogusprijs:

â 368,-(1964)


Beschrijving:

De B5W32AT is een middelgrote, luxe transistorradio die stamt uit midden jaren '60.
De radio is voorzien van een draaibare ferrietantenne ('Radio Compass'), een afstemindicator, AFC en een vrij krachtige eindtrap (2,8W).

Dit was destijds een duur apparaat, met name door het gebruik van halfgeleiders, die destijds erg prijzig waren.

De prestaties zijn bijna gelijk aan een buizenradio; zelfs de klank is erg warm.
Dit mede dankzij de enkelvoudige klasse-A eindtrap met autotransformator.


Specificaties:

Golfgebieden: LG 150 - 285kHz
                          MG 510 - 1620kHz
                          KG 5,9 - 15,8MHz
                          FM 87,5 - 104MHz

Uitgangsvermogen: 2,8 Watt

Halfgeleiders: AF114, AF115, AF116 (3x), AF117, AC126 (2x), AC128, OC26
                          OA79 (3x), AA119 (2x), BA102, WRE98121/810 (2x)
Luidspreker:    AD3570M

Toonregeling:   Lage- en hoge tonen (gescheiden)
Aansluitingen: Pick-up, Bandrecorder (opname), Luidspreker

Afmetingen: 270 x 530 x 170mm

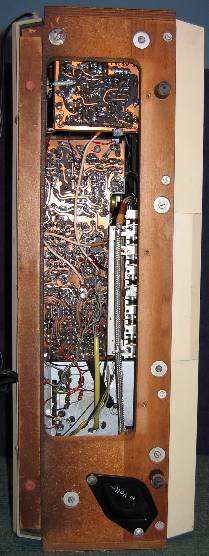

Foto┤s:
