Type:

A3X95A
Serienummer:

31822

Productiejaar:

1959-1960
Servicemanual:

a3x95a.pdf
Categorie:

Buisversterker




Beschrijving:

Deze versterker met ingebouwde luidspreker was bedoeld om samen met een buizenradio een stereo combinatie te vormen. Hiertoe bezit de A3X95A een stereo-ingang en een uitgang naar de tweede versterker c.q. radio.

De eindversterker is enkelvoudig en hoogohmig. Er is tevens voorzien in een aparte uitgang voor een externe luidspreker.


Specificaties:

Uitgangsvermogen:    4 Watt
Uitgangsimpedantie: 800 Ohm

Buizen:          ECC83, EL86, EZ80
Luidspreker: AD3690AM

Afmetingen: 452 x 207 x 173mm

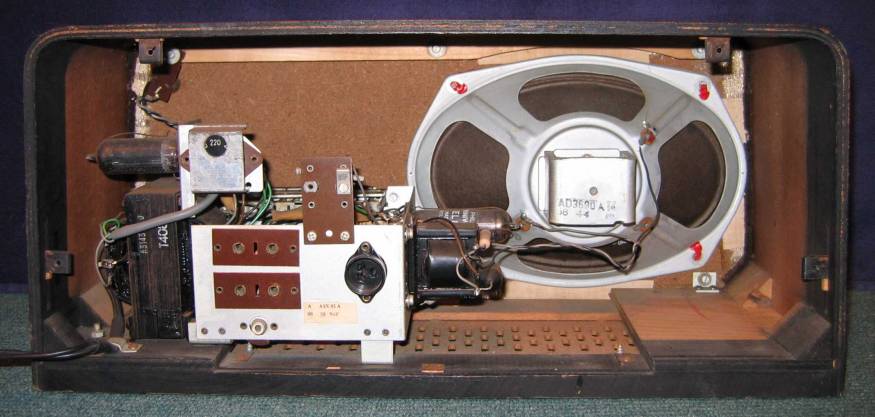

Foto's:
