Type:

66RH829

Productiejaar:

1973-1974
Servicemanual:

66rh829.pdf
Categorie:

Hi-Fi Combinatie
Catalogusprijs:

1.995,- (1973)


Beschrijving:

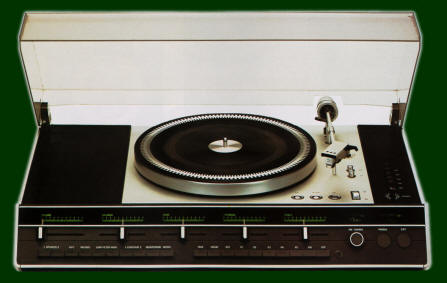

De 66RH829 is een zogenaamde "Luxe"combinatie, welke gedeeltelijk door DUX in Zweden werd vervaardigd. Het ontwerp dat niet bepaald Philips aandoet, is opmerkelijk modern en markant vormgegeven.

Ook op het gebied van bediening en functionaliteit zijn er bijzondere voorzieningen aangebracht. Zo licht de schaalverdeling in een zachte groene kleur op als het apparaat wordt ingeschakeld. De afstemschaal is uitgevoerd als draaispoelmeter en er is tevens voorzien in een indicatie voor afstemming en uitgangsvermogen. Het geheel wordt mooi omsloten door een fraaie stofkap van acryl.

Aan de voorzijde bevinden zich de aansluitingen voor de externe ingang en hoofdtelefoon.

De 829 beschikt over uitgebreide mogelijkheden, waaronder ambiofonie weergave (met een extra paar luidsprekers), een monitor-ingang voor nabandcontrole, een zeer uitgebreide toonregeling, hoog- en laag filters en vijf electronische presets voor FM.

De ingebouwde platenspeler is de bekende GA212 en standaard werd deze uitgerust met een GP401 element.

De uitstekende specificaties doen reeds vermoeden dat de kwaliteit op een hoog niveau staat. De zeer hoge signaal-/ruisafstand van maar liefst -90dB, de bijzonder lage vervormingspercentages en de uiterst gevoelige tuner staan garant voor een zeer goede geluidskwaliteit. Met de krachtige versterker van 2 x 35W en meerdere luidspreker-uitgangen is veel muziek te reproduceren.


Specificaties:

Tuner:

Golfgebieden: FM 87,5 - 104MHz (stereo)
Gevoeligheid:  1,4V bij 40kHz zwaai (bij 300 Ohm)

Frequentiebereik: 40 - 20.000Hz (
1,5dB)
                                 20 - 20.000Hz (
3dB)

Voorzieningen: Automatic Frequency Control (AFC), Muting, 5 Voorkeurzenders,
                            Handmatige afstemming, Mono/stereo schakelaar,
                            Afstemindicator, Ambiofonieregeling (Stereo-4)

Versterker:

Ingangen:  Extern, Tape
Uitgangen: Tape monitor

Uitgangsvermogen:    2 x 35 Watt (continu aan 4 Ohm)
                                       2 x 50 Watt (muziek aan 4 Ohm)
Frequentiebereik:       22 - 25.000Hz ( 1,5dB)

Vermogensbandbreedte: 20 - 20.000Hz

Uitgangsimpedantie: 4 - 8 Ohm
Hoofdtelefoon:            8 - 2.000 Ohm
Aantal uitgangen:       2 + Stereo-4

Harmonische vervorming:  < 0,2% bij 2 x 35W
Intermodulatievervorming: < 0,3%
Signaal-/ruisverhouding:    > -90dB

Toonregeling: Lage-, midden en hoge tonen (gescheiden), Contour (3 standen),
                          Rumble filter, Ruisfilter

Grammofoon:


Type: halfautomatisch met electronische snelheidsregeling en tiptoetsbediening

Snelheden (tpm): 331/3 en 45
Fijnregeling:         2%
Opneemelement: GP401 (magnetodynamisch)

Rumble: < -55dB
Jengel:    < 0,09%

Naaldkracht: 0 - 4gr (instelbaar)

Dwarsdrukcompensatie: instelbaar


Afmetingen: 610 x 410 x 150mm
