Type:

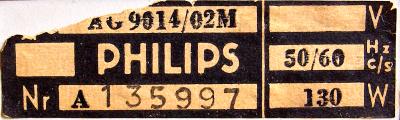

AG9014 /02M
Serienummer:

135997

Productiejaar:

1959-1961
Servicemanual:

ag9014.pdf
Categorie:

Hi-Fi Versterker




Beschrijving:

De AG9014 is één van de eerste stereo-versterkers die Philips op de markt bracht. Het bijzondere van deze versterker is de hoogohmige luidsprekeruitgang, bedoelt voor de speciale 800 Ohm luidsprekers zoals de AD9710AM.

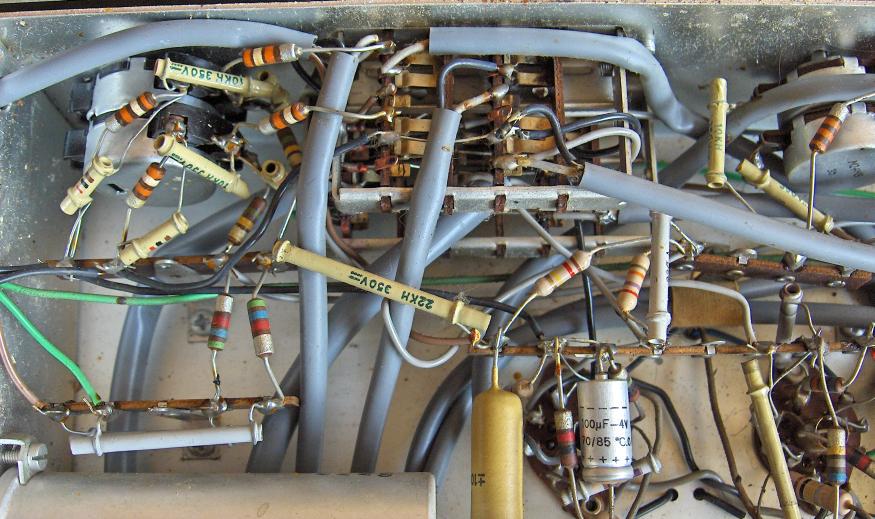

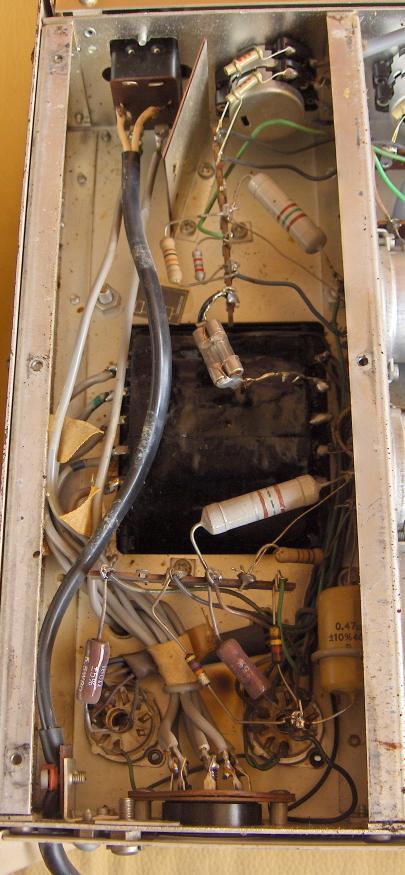

De AG9014 is een buizenversterker en derhalve geheel 'hardwired' opgebouwd, dus zonder printplaat. Als bijpassende tuner werd destijds de A5X83A of A5X93A geadviseerd.

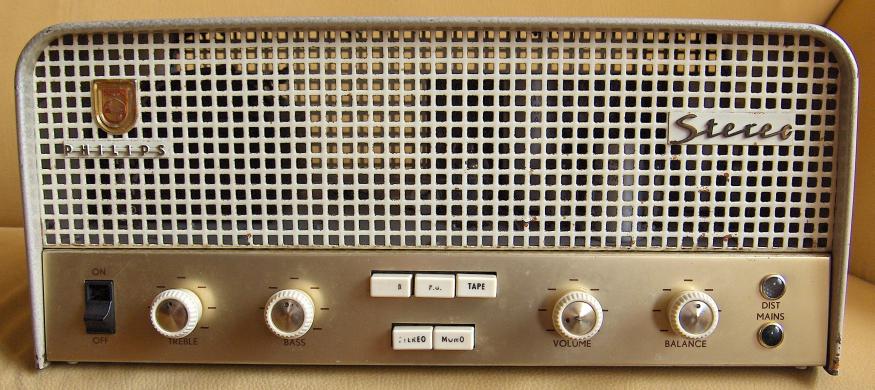

De versterker is voorzien van een indicator ("DIST.") welke gaat oplichten als het maximaal onvervormde vermogen wordt overschreden.


Specificaties:

Uitgangsvermogen:    2 x 15 Watt (continu)
Uitgangsimpedantie: 800 Ohm

Harmonische vervorming: < 0,4% bij 2 x 10 Watt

Toonregeling: Lage- en hoge tonen

Buizen: EF86 (2x), ECC83 (4x), EL86 (4x), EZ81 (2x)

Afmetingen: 400 x 185 x 288mm

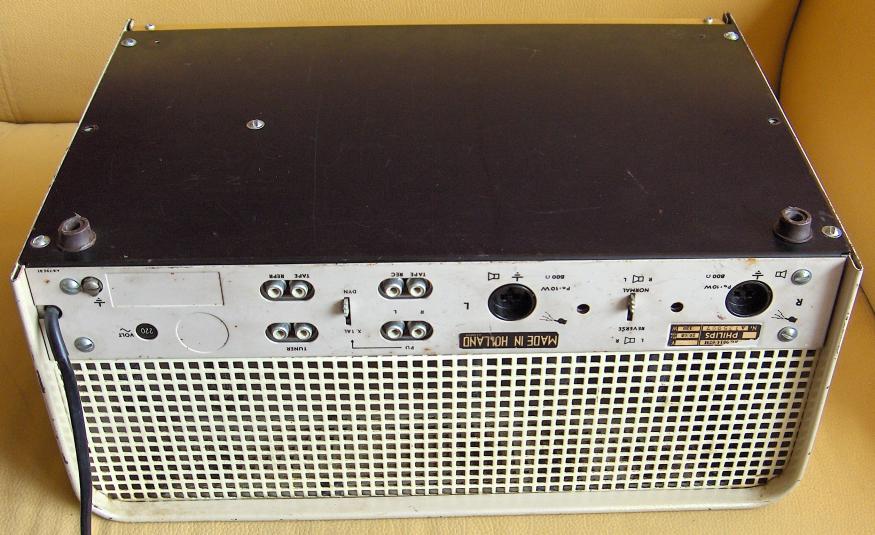

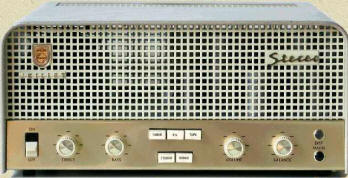

Foto's:
