Type:

AG9013
Serienummer:

87009

Productiejaar:

1959
Servicemanual:

ag9013.pdf
Categorie:

Hi-Fi Versterker
Catalogusprijs:

265,- (1959)


Beschrijving:

De AG9013 is n van de laatste monoversterkers die Philips heeft vervaardigd.
De OTL-eindtrap levert een vermogen van 10 Watt aan de bijpassende hoogohmige luidspreker AD5046.

Deze versterker past uitstekend bij de
A5X83A tuner, met dezelfde designtrekjes als de AG9013.


Specificaties:

Uitgangsvermogen:    10 Watt (continu)
Uitgangsimpedantie: 800 Ohm

Harmonische vervorming: < 0,2% bij 10 Watt
S/R verhouding:                   75dB (60dB bij MD ingang)

Toonregeling: Lage- en hoge tonen

Buizen: EF86, ECC83 (2x), EL86 (2x), EZ81

Afmetingen: 125 x 300 x 345mm

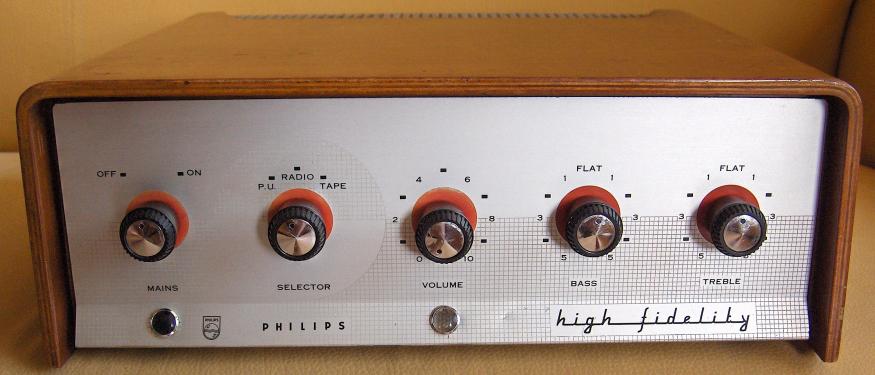

Foto's:
