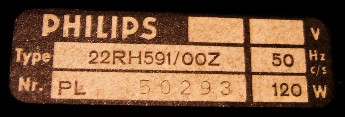

Type:

22RH591 /00Z
Serienummer:

50293

Productiejaar:

1969-1971
Servicemanual:

22rh591.pdf
Categorie:

Hi-Fi Versterker
Catalogusprijs:

749,- (1969)


Beschrijving:

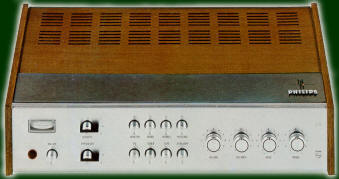

De 22RH591 was het topmodel versterker dat in 1969 werd gelanceerd. Deze 'amp' kon zo'n 30 Watt leveren en had aansluitingen voor twee paar luidsprekers. Tevens was voorzien in een uitgebreide filtersectie, met een regelbaar ruisfilter, een rumble filter en een regelbare contour. Ook is voorzien in een 'presence' filter, waarmee de middentonen konden worden verzwakt.

Ook hier als feature nog de balansmeter, die dient om de kanaalgelijkheid te kunnen monitoren.
Deze versterker was in meerdere dessins leverbaar en is tot en met 1971 in productie geweest.

Het is een prachtige versterker om te zien en niet in de laatste plaats vanwege het solide uiterlijk en de fraaie lijn. Ook gehoormatig is dit een zeer goede versterker met een ruime reserve, niet in de laatste plaats door de riante voeding.


Specificaties:

Uitgangsvermogen:    2 x 20 Watt (continu)
Frequentiebereik:       20 - 20.000 Hz ( 0,5dB)
Uitgangsimpedantie: 4-16 Ohm (2 uitgangen)
S/R verhouding:          > 90dB bij 1000 Hz
Overspraakdemping: > 50dB bij 1000 Hz

Harmonische vervorming: < 0,25% bij 2 x 20 Watt

Toonregeling: Lage- en hoge tonen
Toonfilters:     Rumble en scratch filter, Contourregeling,
                          Presence filter (ca. 6dB bij 3kHz)

Afmetingen: 419 x 255 x 97mm

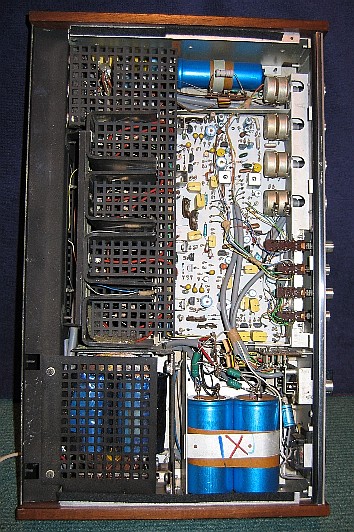

Foto's:
