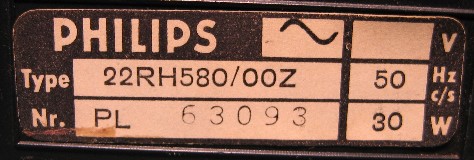

Type:

22RH580 /00Z
Serienummer:

63093

Productiejaar:

1969-1972
Servicemanual:

22rh580.pdf
Categorie:

Versterker
Catalogusprijs:

249,- (1969)


Beschrijving:

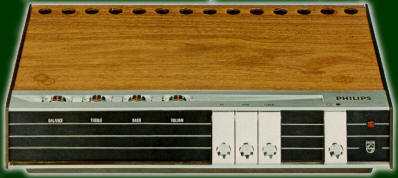

Een markant, typisch jaren '70 uiterlijk is geheel van toepassing op de 22RH580. Deze 'mini' versterker was een populaire verschijning destijds. De bijpassende tuner (de 22RH690) maakte het een leuk en betaalbaar setje met een (voor die tijd) acceptabele kwaliteit.

De versterker levert een bescheiden vermogen van 2 x 6 Watt en is voorzien van het bekende AD161/AD162 eindtransistor paar.
De behuizing is geheel van kunststof, maar doet desondanks niet 'plastic-achtig' aan.


Specificaties:

Uitgangsvermogen:    2 x 6 Watt (continu)
Frequentiebereik:       65 - 20.000 Hz ( 3dB)

S/R verhouding:          > -55dB
Overspraakdemping: > -30dB
Uitgangsimpedantie: 4 - 8 Ohm

Harmonische vervorming: < 1,5% bij 2 x 5 Watt

Toonregeling: Lage- en hoge tonen

Ingangen:  Phono (MD en X-tal), Recorder, Tuner
Uitgangen: Recorder, Luidsprekers

Afmetingen: 75 x 355 x 210mm

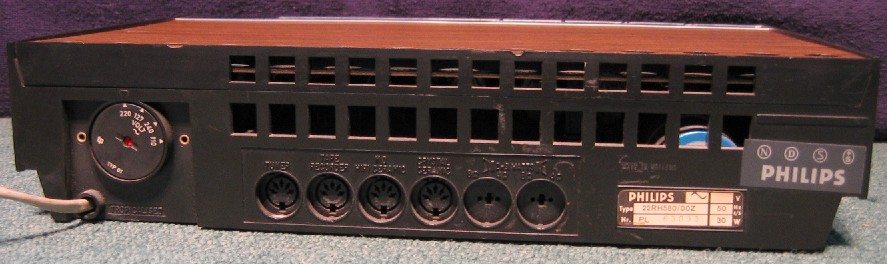

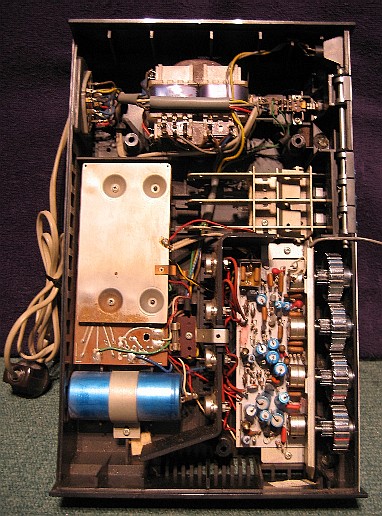

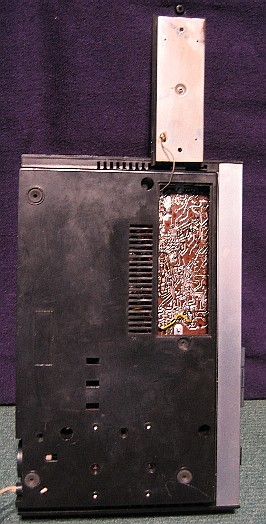

Foto's:
