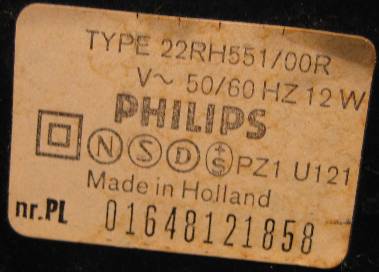

Type:

22RH551 /00R
Serienummer:

PL 01648121858

Productiejaar:

1975-1978
Servicemanual:

22rh551.pdf
Categorie:

Hi-Fi Voorversterker
Catalogusprijs:

â 765,- (1976)


Beschrijving:

Met de introductie van het revolutionaire Motional Feedback (MFB) systeem in 1974, werd ook de benodigde speciale voorversterker, de 551, ge´ntroduceerd.
Qua uiterlijk vrijwel identiek aan de 521 versterker, echter zonder eindversterker-gedeelte.
De grote oranje tekst "Pre-Amplifier" verraadt dat we te doen hebben met een 'light' versie.

Kleine verschillen zijn verder te vinden in de power meters (uiteraard niet meer in Watts maar in dB geijkt), de filterschakelaar die is omgekeerd (reden onduidelijk) en het ontbreken van de Stereo-4 en luidsprekerschakelaars en aansluitingen.
Tegenwoordig een zeldzame verschijning.


Specificaties:

Uitgangsspanning:    2 x 1V rms
Frequentiebereik:       10 - 40.000 Hz (+0,5/-3dB)
Uitgangsimpedantie: >1000 Ohm
S/R verhouding:          > 70dB
Overspraakdemping: > -50dB bij 1000 Hz

Harmonische vervorming: < 0,1% bij 2 x 1V uitgangsspanning

Toonregeling:  Lage- en hoge tonen
Toonfilters:      Rumble- en scratch filter, Contour

Afmetingen: 117 x 470 x 280mm

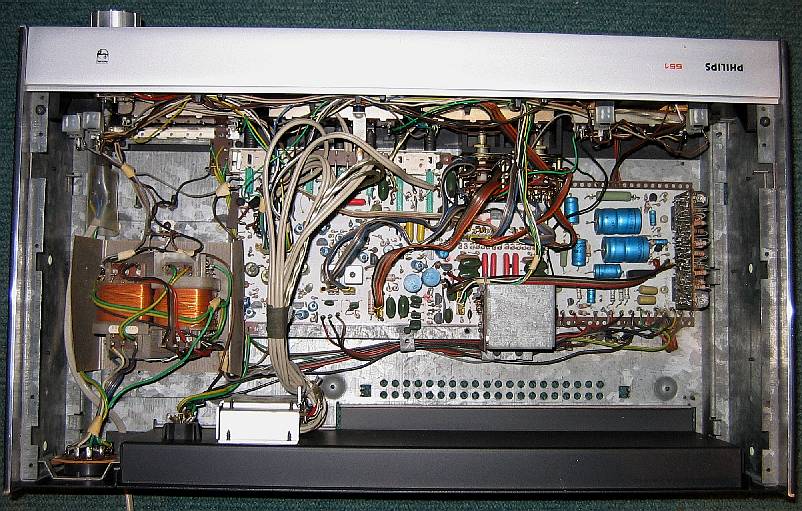

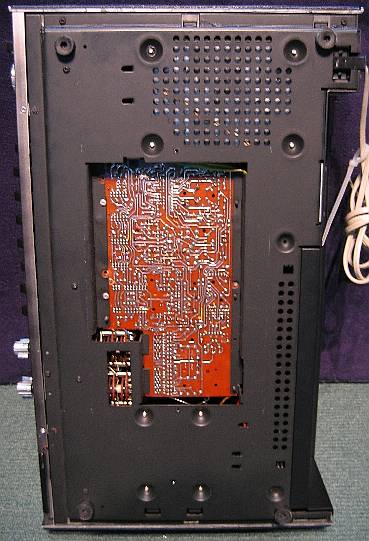

Foto's:
