Type:

22RH520 /00Z
Serienummer:

36222

Productiejaar:

1973-1975
Servicemanual:

22rh520.pdf
Categorie:

Hi-Fi Versterker
Catalogusprijs:

â 615,- (1973)


Beschrijving:

In 1973 werd de 520 door Philips ge´ntroduceerd als het kleine broertje van de al langer bestaande 521 versterker.
Feitelijk is de 520 een 'uitgeklede' 521. Het vermogen is een stuk lager, er is flink gesnoeid in de toonregeling en filters en ook het aantal ingangen is beperkt. Gelukkig zijn de karakteristieke 'vissenogen' gehandhaafd.

De vroege 520 types zijn herkenbaar aan het notenhouten bovenblad en de aluminiumkleurige bies.
De latere versies (vanaf 1975) zijn cosmetisch iets aangepast, waarbij de kleurstelling enigszins werd gewijzigd.

Kwalitatief doet deze versterker niet veel onder voor de 521; echter door het grote aantal concessies ten opzichte van de 521 is de 520 nooit echt populair geworden. Opmerkelijk is dat de 520 nog tot in de late jaren '70 is geproduceerd, zij het onder de typeaanduiding 22RH550.


Specificaties:

Uitgangsvermogen:    2 x 15 Watt (continu)
Frequentiebereik:       15 - 30.000 Hz (+1 / -3dB)
                                       20 - 20.000 Hz (+1 / -1,5dB)

Vermogensbandbreedte: 20 - 30.000 Hz (-3dB)

Dempingsfactor: 17 (bij 4 Ohm)

Uitgangsimpedantie: 4 - 8 Ohm      (luidsprekers)
                                       8 - 600 Ohm (hoofdtelefoon)
S/R verhouding:          > 60dB  (bij 1000 Hz en 2 x 15W)
Overspraakdemping: > -40dB (bij 1000 Hz)

Harmonische vervorming:   < 1% bij 2 x 15 Watt
                                                  < 0,1% bij 2 x 10 Watt
Intermodulatievervorming: <1%

Ingangen:   Phono (MD en X-tal), Recorder, Tuner
Uitgangen: Recorder, Luidsprekers (2 x 2), Hoofdtelefoon

Toonregeling: Lage-  en hoge tonen
Toonfilters:     Rumble en scratch filter, Contour

Voorzieningen: Stereo-4, Mono/Stereo schakelaar, VU-meters,

Afmetingen: 117 x 420 x 280mm

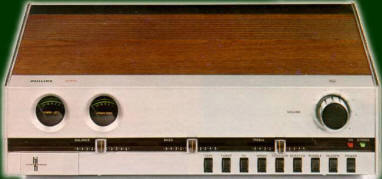

Foto's:
